メッシュバースクリーンマシン

Name: メッシュバースクリーンマシン
Rating: 5 (99 reviews)

メッシュ型ステップバースクリーンは、流体中の様々な形状のゴミを連続的かつ自動的に捕集・除去することができる専用の水処理装置です。この製品は、都市の下水処理や水道業界で幅広く応用されているほか、繊維や食品加工などの分野の廃水処理プロセスの一次スクリーニング装置としても機能します。
本装置は、先進的な輸入製品をベースに当社が独自に開発したスクリーン脱水機の一つで、複数の下水処理場で稼働しています。

見積もりを取得

前: ドラムバースクリーンマシン

次: すくい歯バースクリーンマシン

利点と特徴
構造と動作原理

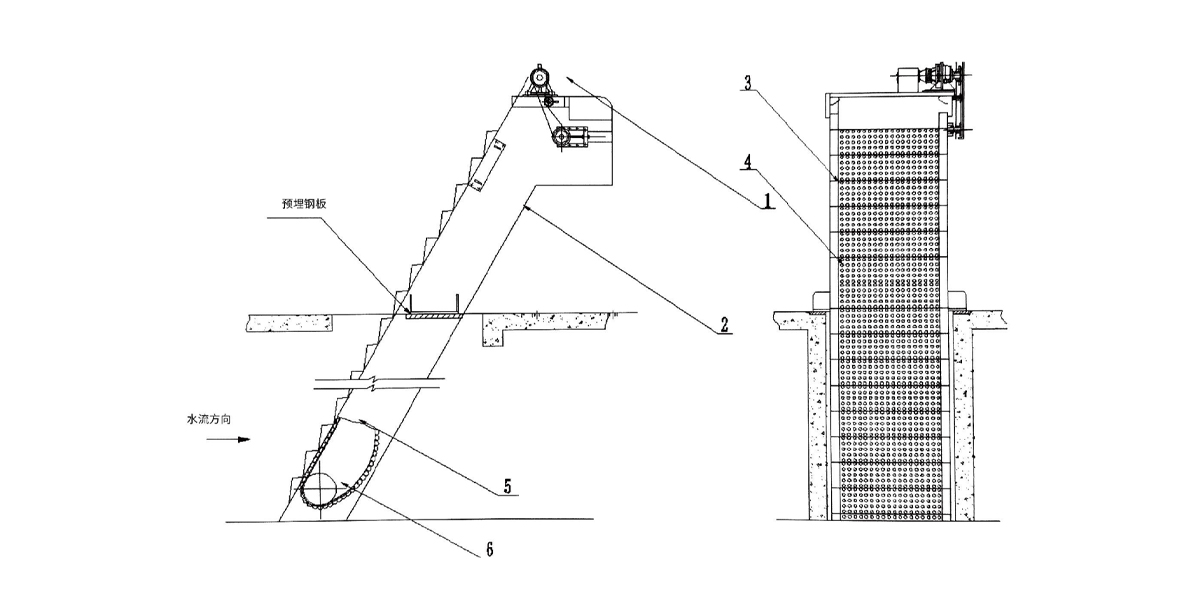

寸法と取り付け図
製品仕様
適用範囲

この装置は高度な自動化、優れた分離効率、低消費電力、静粛性、優れた耐食性を誇ります。監視なしで継続的で安定した動作を保証します。過負荷安全保護機能を備えており、聴覚および視覚的なアラームをトリガーし、故障時には自動的にシャットダウンして過負荷を防ぎます。
ユーザーのニーズに合わせて動作間隔を自由に調整でき、定期的な動作が可能です。スクリーン前後の液面差による自動制御に加え、メンテナンスに便利な手動制御機能を搭載しています。ユーザーは、さまざまな運用ニーズに応じて適切なモードを選択できます。
合理的な構造設計と固有の自己洗浄機能のおかげで、装置が目詰まりすることはほとんどなく、日常的なメンテナンスの必要性は最小限で済みます。
メッシュプレートステップスクリーンは、ステンレス鋼の破片スクリーンから組み立てられた回転式破片除去装置です。デブリスクリーンは減速機によって駆動され、水の流れに逆らって回転し、廃水から浮遊する細かい破片を継続的に除去します。スクリーンが排出口に到達すると、ほとんどの固形物は重力によって落下しますが、残りは洗浄ブラシによって掃き落とされ、破片がスクリーンを越えて通過しないようにします。この装置は、設計された流路面積と容量を維持しながら、スクリーニングの最適な収集と搬送を保証します。

モデル	HF-600	HF-1000	HF-1500	HF-2000	HF-2500	HF-3000
チャンネル幅B (mm)	700	1100	1600	2100	2600	3100
動作速度(m/min)	2~3
取付角度α(°)	75
駆動力(kW)	1.5～3.0
バリアを通過する流速 (m/s)	1.0
バリアギャップ (mm)	2、3、5、6、8
水流量 (m3/d)	1.1～8.5x104
注: 表の流量はスクリーン上流の水深 1 メートルに基づいて計算されています。特定の処理能力は、実際の要件に応じてカスタマイズされます。

パラメータ/モデル			HF-500	HF-600	HF-700	HF-800	HF-900	HF-1000	HF-1100	HF-1200	HF-1300	HF-1400	HF-1500
スクリーン正面の水深 H₃ (mm)						1.0
グリッドを通過する流速 V (m/s)			0.8
クリアランスb (mm)	1	流量Q (m3/m)	0.03	0.04	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.11	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.14	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.16	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.17	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.18	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.19	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40		0.15	0.20	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	50		0.16	0.20	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

多孔板スクリーン機: 主に精密ろ過と高濃度浮遊物質の遮断に使用され、小から中流量のシナリオに適しています。

適用範囲:
1. 自治体の環境保護: MBR膜プロセスの前処理保護、小型ポンプステーションのバスケットスクリーンの交換、雨水排出口での汚染遮断。
2. 産業排水: ファインケミカル、製薬、エレクトロニクス産業における高精度の固液分離。

廃水処理設備の専門メーカー

Hengyeは、精密工学と持続可能性を組み合わせた高性能廃水処理システムの開発と製造に取り組んでいます。中国メッシュバースクリーンマシンサプライヤーおよび卸売メッシュバースクリーンマシン会社当社が独自に開発した設備は、高い汚染物質除去効率、容易なメンテナンス、長い耐用年数を特徴としています。

0+

10年以上の廃水処理ソリューション

Yixing Hengye Environmental Protection Technology Co., Ltd.

強固な技術基盤とISO認証の品質システムにより、Hengyeはさまざまな業界の顧客が処理効率を向上させ、運用コストを削減し、グローバルな環境基準を満たすことを支援します。

2015年設立
ISO 9001品質マネジメントシステム認証を取得
多くの学術機関と深い協力関係を築いています
プロフェッショナルな環境設備製造チーム
