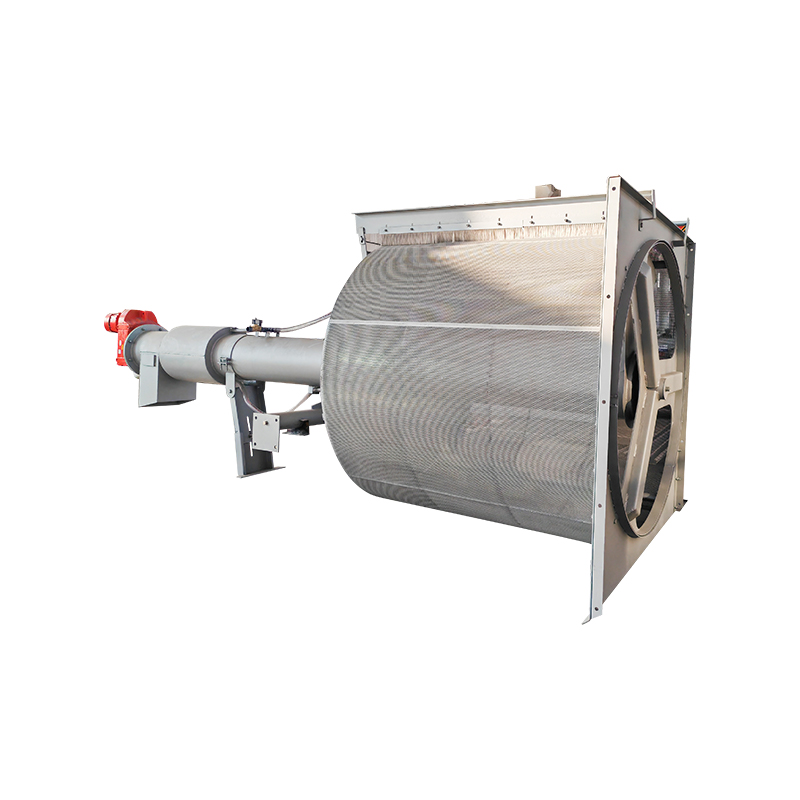

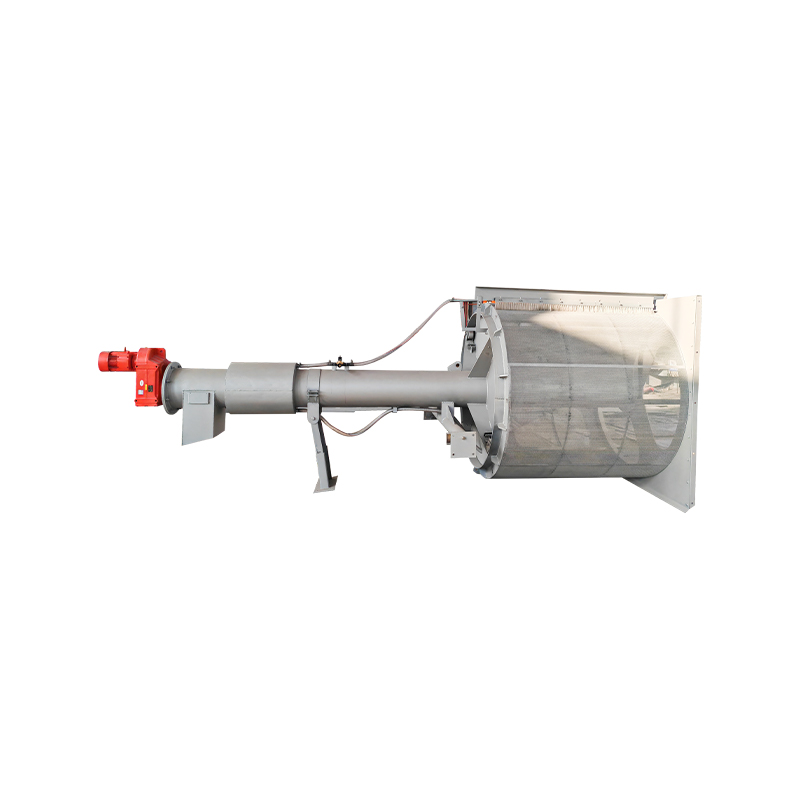

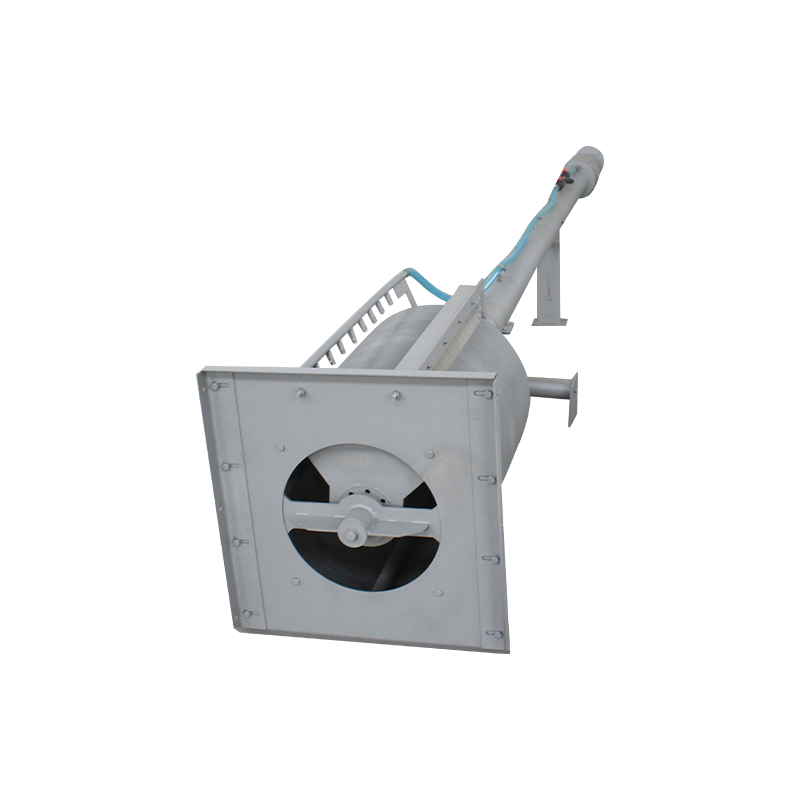

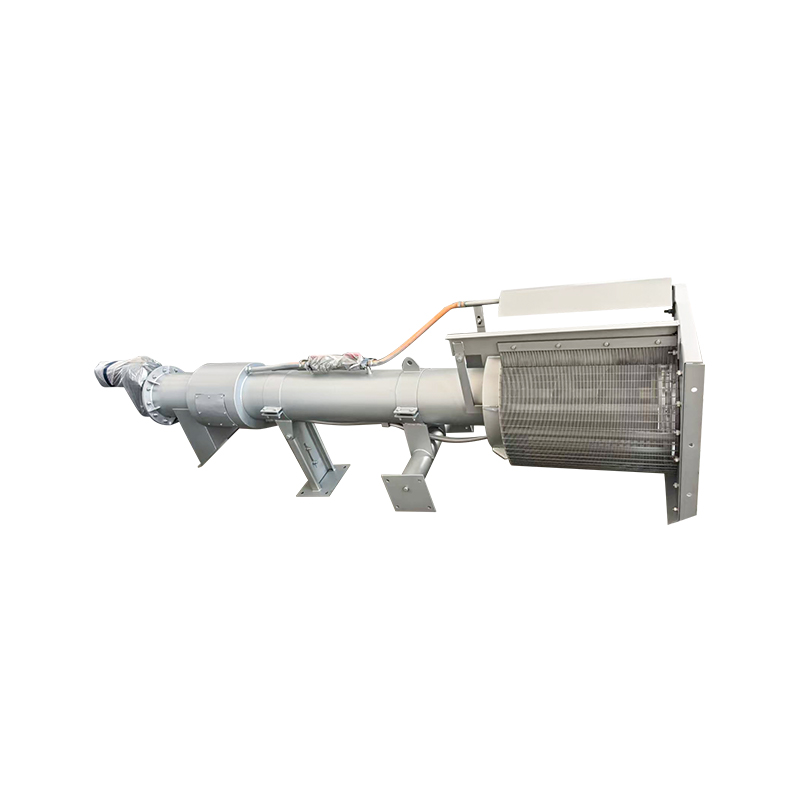

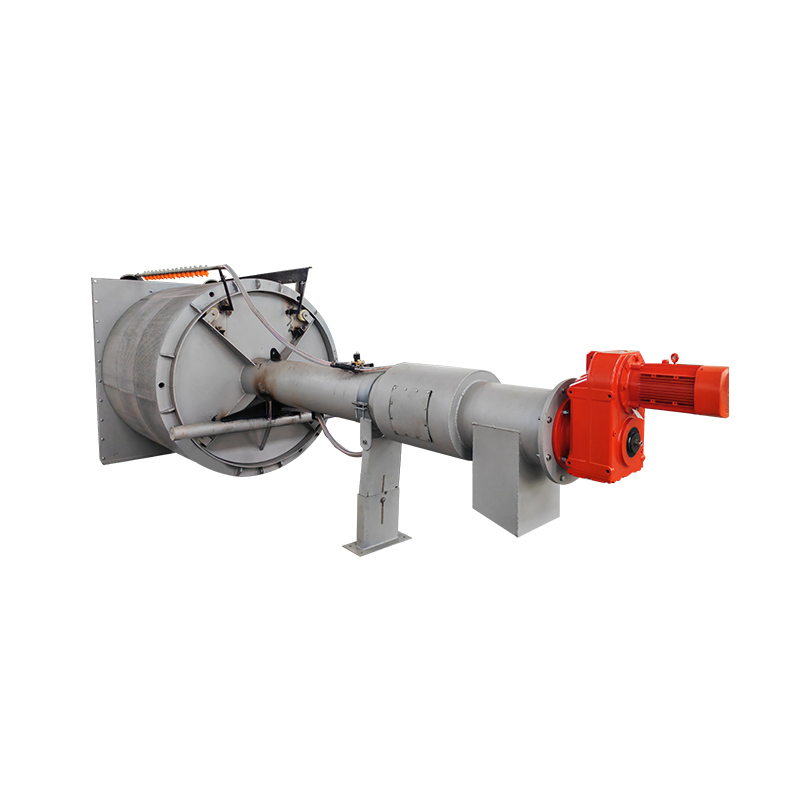

ドラムバースクリーンマシン

回転ドラムスクリーンは、都市下水、産業廃水、食品加工、製紙産業などの廃水処理プロジェクトに広く応用できます。取水口から浮遊するスカム、短繊維、浮遊物質を除去し、絞って脱水して排出する装置です。高精度の処理に適しており、より小さなスクリーンギャップとより浅いチャンネル深さを必要とする廃水処理シナリオに最適です。

見積もりを取得

前: 前の製品はありません

次: メッシュバースクリーンマシン

利点と特徴
構造と動作原理
寸法と取り付け図
製品仕様
適用範囲

・損失水頭が低く、分離効率が高く、処理能力が大きい。
· メンテナンスを最小限に抑え、耐用年数を延長するための完全なステンレス鋼構造。
・セルフクリーニング機能を備えたフラッシング装置を搭載しています。
・複数の機能をコンパクトな構造で単一システムに統合。

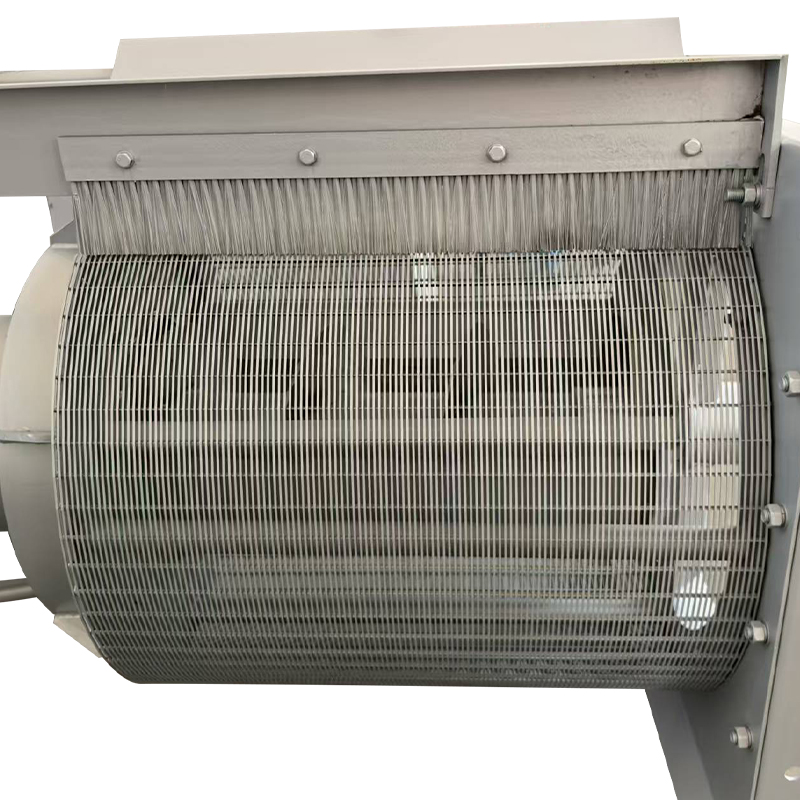

汚水遮断・ゴミ除去・スクリュー昇降・圧搾脱水の4つの機能を集約した装置です。チャネル内の水平面に対して 35°の角度で設置され、廃水は入口ポートを通ってドラムに入ります。水はドラム側面の格子スラットを通って流れ出し、そこで懸濁物質や浮遊ゴミがドラム内で遮断されます。ドラムは一定の速度で回転します。ドラム上部では、ナイロンブラシと洗浄水ノズルがスクリーニングを除去し、スクリューコンベアを介して排出されます。脱水およびプレス後、スクリーニングはコンテナまたはその後の輸送装置に降ろされます。プロセス全体がクリーンで臭いもありません。
技術的要件:
1. チャネルの幅と深さは水平である必要があり、寸法公差は 10mm を超えてはなりません。
2. この機器は、拡張ボルトを使用して現場で固定する必要があります。

モデル仕様	OA-600	OA-800	OA-1000	OA-1200	OA-1400	OA-1600	OA-1800	OA-2000	OA-2200	OA-2400
ドラム径(mm)	550	750	950	1150	1350	1550	1150	1950	2150	2350
搬送パイプ(mm)	219	273	273	273	360	360	360	500	500	500
スクリーン長さ(mm)	650	830	985	1160	1370	1500	1650	2000	2200	2400
最大水位 H4	400	500	670	800	930	1100	12000	1300	1500	1680
b	125
C	70
取付角度°	35
チャンネル深さ (mm)	H1=600～2500
汚泥排出高さ(mm)	H2=800～2000
機器設置高さ(mm)	H=H1 H2 H3
取付長さ(mm)	A=H×1.43-0.48D
装置全長(mm)	L=H×1.74-0.75D

水流量計
モデル仕様 GZG			OA-600	OA-800	OA-1000	OA-1200	OA-1400	OA-1600	OA-1800	OA-2000	OA-2200	OA-2400
液体の流速 (メートル/秒)			1
流量 (m3/日)	バーの間隔 (mm)	1	125	219	370	507	723	954	1209	1494	1803	2150
		2	190	330	558	765	1095	1443	1832	2260	2732	3254
		3	230	400	648	936	1340	1760	2236	2756	3334	3968
		4	237	432	720	1010	1440	2050	2700	3340	4032	4680
		5	252	468	795	1108	1576	2200	2934	3600	4356	5220

ロータリードラムスクリーンマシン：主に低濃度廃水の精密なスクリーニングと正確な前処理に使用されます。

適用範囲:
1. 自治体の環境保護: MBR以前の膜プロセス保護、小規模ポンプ場のバスケットスクリーンの交換、雨水排出口での汚染遮断。
2. 産業排水: ファインケミカル、製薬、エレクトロニクス産業における高精度の固液分離。
