運転中、スラッジは供給入口を通ってフィルターシリンダーに入り、スパイラルシャフトブレードによって排出出口に向かって推進されます。スパイラルシャフトブレード間のピッチが徐々に減少するにつれて、スラッジにかかる圧力は継続的に増加します。この圧力差の下で脱水が始まり、固定リングと可動リングブレードの間の濾過隙間から水分が排出されます。同時に、この装置は固定プレートと可動プレートの間のセルフクリーニング機能を利用して濾過ギャップを掃き出し、目詰まりを防ぎます。十分に脱水された汚泥ケーキはスクリュー軸の推進により排出口より排出されます。当社は、汚泥のさまざまな特性に基づいて、より実用的な構造とより低い運転コストを特徴とする専用機械を開発しました。
1. 独自の回転円板式予備濃縮装置を搭載しており、低濃度汚泥の処理に優れています。
これにより、既存の重力濃縮法の欠点を解消し、低濃度汚泥の効率的な濃縮を実現します。凝集と濃縮は単一の統合プロセスで完了し、後続の脱水段階での圧力が軽減されます。調整可能な膨張弁と組み合わせることで、流入する汚泥濃度を脱水に最適化できます。汚泥濃度範囲：2000mg/L～50000mg/L

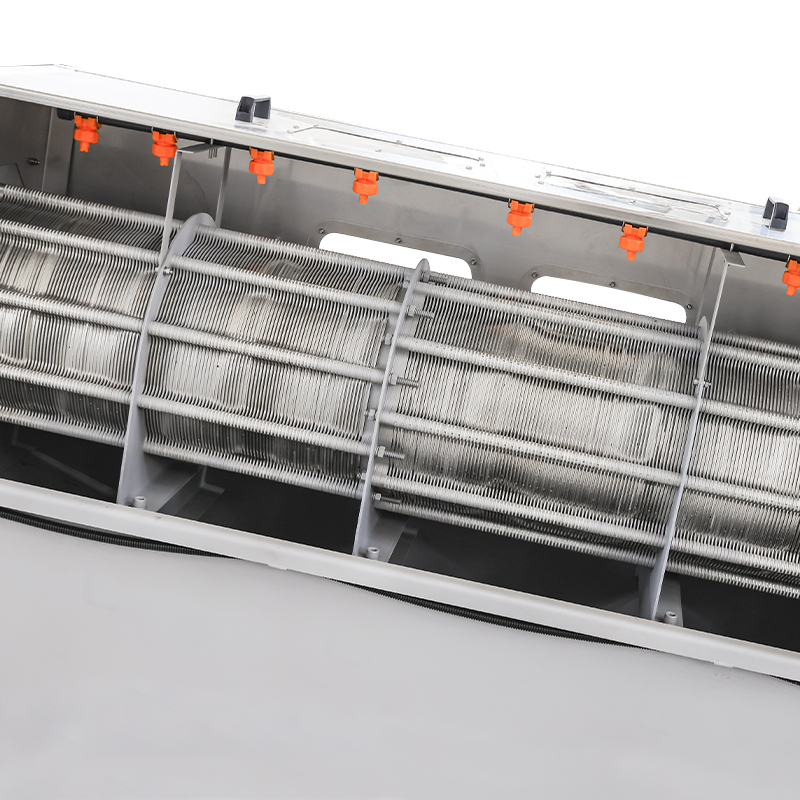

2. 可動リングと固定リングがろ布の代わりとなるため、セルフクリーニング、目詰まりのない操作が可能になり、油性スラッジの取り扱いが容易になります。
スクリュー式汚泥脱水機は、スクリューシャフトの回転中の可動プレートと固定プレートの相対的な位置ずれによって駆動される連続的な自己洗浄プロセスを採用しています。これにより、従来の脱水装置にありがちな目詰まりの問題が解消され、油汚染に対する強力な耐性、簡単な分離、目詰まりゼロが実現します。さらに、高圧洗浄に外部水を必要としないため、清潔さ、環境への優しさ、無臭の動作、および二次汚染ゼロが保証されます。
3. 低速運転、騒音なし、低エネルギー消費 - ベルトプレスのわずか 1/8、遠心分離機の 1/20
スクリュースタック式汚泥脱水機は、体積内圧を利用して脱水を行うため、ドラムなどの大型部品が不要です。 2 ～ 4 RPM の低速で動作するため、騒音を最小限に抑えながら水とエネルギーを節約します。平均エネルギー消費量はベルトマシンの1/8、遠心分離機の1/20で、電力原単位はわずか0.01～0.1kWh/kg-DSで、廃水処理システムの運用コストを大幅に削減します。
4. 設備投資の削減と処理効率の向上
・汚泥濃縮槽や貯留槽を必要とせず、曝気槽や二次沈殿槽からの汚泥を直接処理するため、全体の設備投資を低減します。これにより、従来の濃縮タンクによく見られるリン放出の問題も防止され、廃水システムのリン除去能力が向上します。
・濃縮タンクなどの構造物の建設投資や、ミキサー、エアコンプレッサー、フラッシングポンプなどの設備投資が節約できます。
・コンパクトな設置面積により、脱水プラントの土木投資を削減します。
5. 全自動制御による運用管理の簡素化
スクリュー式汚泥脱水機には、ろ布やろ穴などの目詰まりしやすい部品がなく、簡単かつ安全に操作できます。顧客の運転スケジュールに基づいて、自動制御システムと統合されたプログラム設定を構成して、完全に自動化された無人運転を実現できます。
· 投与タンク
汚泥は、汚泥移送ポンプを介して注入タンクにポンプで送られます。余剰汚泥は返送管を通じて汚泥貯留槽へ返送されます。
・凝集混合タンク
計量された汚泥は凝集混合槽内で注入された高分子凝集剤とよく混合され、よく発達した凝集塊が形成されます。
・脱水室
汚泥は入口から脱水室に入ります。前面の濃縮セクションでは、急速な重力濃縮が発生し、ほとんどの濾液が排出されます。脱水部では、庫内を継続的に圧力上昇させることにより、徹底的な脱水を実現します。 ※注：汚泥濃縮装置の脱水室には脱水部は含まれません。
・汚泥出口・濃縮汚泥排出口
スラッジ出口に設置された背圧板が反作用抵抗を発生させ、主室内の圧力をさらに高めます。これにより、より徹底した脱水が可能となり、汚泥はケーキとして出口から排出されます。汚泥濃縮装置から排出される汚泥は濃縮汚泥です。 ※汚泥濃縮装置の排出側には背圧板は設置されておりません。

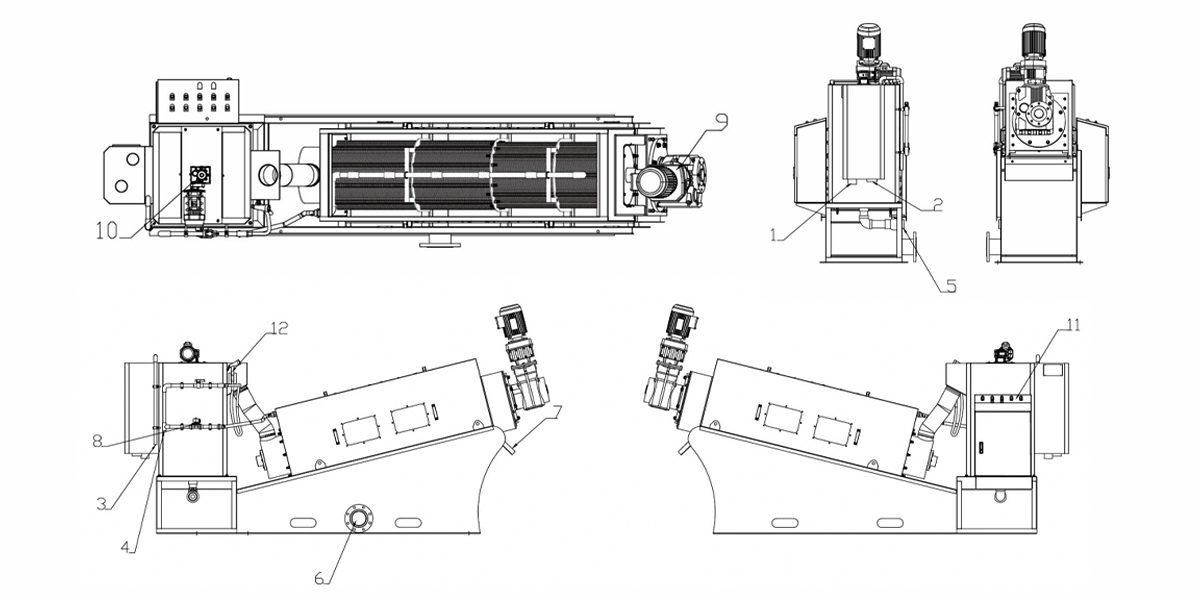

| 1 | 汚泥入口 | 7 | 汚泥排出口 |
| 2 | オーバーフロー出口 | 8 | 電磁弁 |
| 3 | 化学薬品投与ポート | 9 | モーター |
| 4 | 水道接続 | 10 | 撹拌機 |
| 5 | 排水口 | 11 | 電気制御キャビネット |
| 6 | 濾液出口 | 12 | スプレー システム |
| モデル | DS標準処理能力(kg/h) | 汚泥処理能力（㎡/h） | |||||
| 低濃度 | 高濃度 | 2000mg/L | 5000mg/L | 10000mg/L | 25000mg/L | 50000mg/L | |
| m3/h | m3/h | m3/h | m3/h | m3/h | |||
| HNDL-101 | ~3 | ~5 | ~1.5 | ~0.6 | ~0.5 | ~0.2 | ~0.1 |
| HNDL-131 | ~6 | ~10 | ~3.5 | ~1.4 | ~1.0 | ~0.4 | ~0.2 |
| HNDL-132 | ~12 | ~20 | ~7.0 | ~2.8 | ~2 | ~0.8 | ~0.4 |
| HNDL-201 | ~9 | ~15 | ~4.5 | ~1.8 | ~1.5 | ~0.6 | ~0.3 |
| HNDL-202 | ~20 | ~30 | ～10.0 | ~4.0 | ~3.0 | ~1.2 | ~0.6 |
| HNDL-301 | ~40 | ~60 | ～19.0 | ～7.6 | ~6.0 | ~2.4 | ~1.2 |
| HNDL-302 | ~75 | ~120 | ~37 | ~15 | ~12 | ~4.8 | ~2.4 |
| HNDL-303 | ~115 | ~175 | ~58 | ~23 | ~18 | ~7.0 | ~3.5 |
| HNDL-401 | ~95 | ~150 | ~48 | ~19 | ~15 | ~6.0 | ~3.0 |
| HNDL-402 | ~185 | ～310 | ~92 | ~37 | ~30 | ～12.5 | ~6.0 |
| HNDL-403 | ~285 | ~450 | ～142 | ~57 | ~45 | ~18 | ~9.0 |
| HNDL-404 | ～365 | ~610 | ~182 | ~73 | ~61 | ~24 | ~12 |
| 注：この商品はカスタムメイドです。上記の仕様は参考用です。製品の選択については、弊社営業担当者にご相談ください。 | |||||||
都市下水、水道水、工業廃水、食品、飲料、畜産、化学、機械製造、金属加工、石油、印刷、染色、洗濯、製紙などのさまざまな産業に適しています。
強固な技術基盤とISO認証の品質システムにより、Hengyeはさまざまな業界の顧客が処理効率を向上させ、運用コストを削減し、グローバルな環境基準を満たすことを支援します。
