汚泥スクレーパー処理装置
センター駆動型濃縮装置は、主に都市下水処理場や産業排水処理事業の中小型濃縮槽で沈降汚泥を濃縮するために使用されます。本装置は重力濃縮により汚泥を減容し、汚泥脱水装置の処理負荷を軽減し、脱水効率を向上させます。汚泥脱水作業の前処理として機能します。
見積もりを取得
-
· 作動橋はフルブリッジ設計を採用しており、炭素鋼、ステンレス鋼、コンクリート構造などの材料オプションがあります。
・駆動方式は立形三段サイクロイド風車減速機、またはヘリカルギヤ減速機とウォームギヤ減速機の組み合わせを採用し、出力トルクと速度を確保しています。
・濃縮バーはスクレーパーアーム上に等間隔に配置されており、濃縮効率を高めます。
・スクレーパーシャフトの下端には水中ベアリングとスクレーパーが組み込まれており、回転中のシャフトのたわみを防ぎ、収集トラフ内でのスラッジの蓄積を防ぎます。
· 二重の機械的および電気的過負荷保護により、安全で信頼性の高い動作が保証されます。
· 直接的なローカル/リモート制御機能による簡単な操作。 -
本装置はバー格子面が固定されたチェーンプレート回転機構を採用しています。廃水が通過する際、バーの隙間より大きな破片が遮断されます。すくい板のすくい歯がバー間の隙間に入り込みます。駆動ユニットがトラクションチェーンを回転させると、すくい歯がスクリーン表面に捕らえられた破片を排出口まで上方に持ち上げます。破片は重力によって排出口を通ってコンベアまたは廃棄物カートに落ち、除去またはさらなる処理が行われます。
-

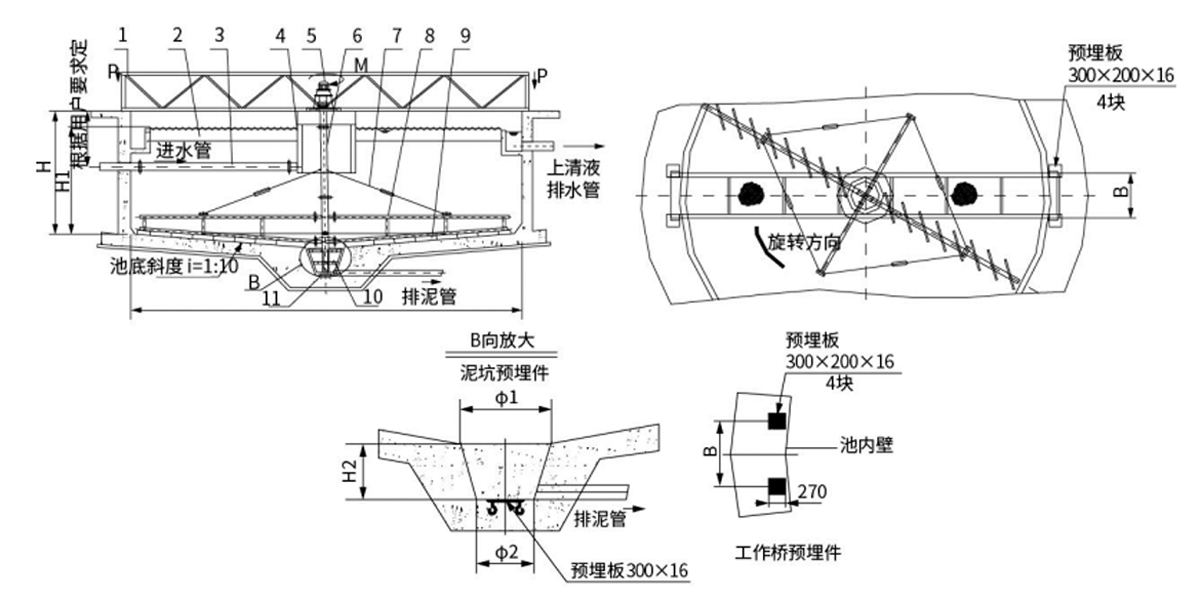

1 ワーキングブリッジ 7 タイロッド 2 出口堰プレート 8 スクレーパーアーム 3 インレットパイプ 9 スクレーパーバー 4 フローガイドシリンダー 10 底部スクレーパープレート 5 ドライブユニット 11 ボトムベアリング 6 中間垂直シャフト -
パラメータ/モデル ZCG-5 ZCG-6 ZCG-8 ZCG-10 ZCG-12 ZCG-14 ZCG-16 ZCG-18 ZCG-20 プール直径φ(m) 5 6 8 10 12 14 16 18 20 外周プール深さ H (m) 3.5~4.5(ユーザーの要件に応じてカスタマイズ) プールエッジ水深H1(m) 3.5~4.0(ユーザーの要件に応じてカスタマイズ) 外縁線速度 V (m/min) 1.5～3.0 モーター出力 N (kW) 0.37 0.55 0.75 設置寸法
(mm)B 1050 1250 φ1 1000 1200 φ2 500 800 H2 700 800 現用ブリッジの端面荷重 P2
(kN)30 33 36 40 48 55 65 72 81 最大使用トルク
(N・m)19 22.5 45 56 67 100 122 148 172 -
スクレーパー：主に円形沈殿槽の底から汚泥を収集・除去するために使用されます。
適用範囲:
1. 都市廃水: 二次沈殿槽、一次沈殿槽の連続汚泥排出。
2. 産業廃水: 石油化学、鉄鋼、発電などの産業における放射流沈殿槽。
3. 水処理施設: 横流沈殿槽の汚泥除去
