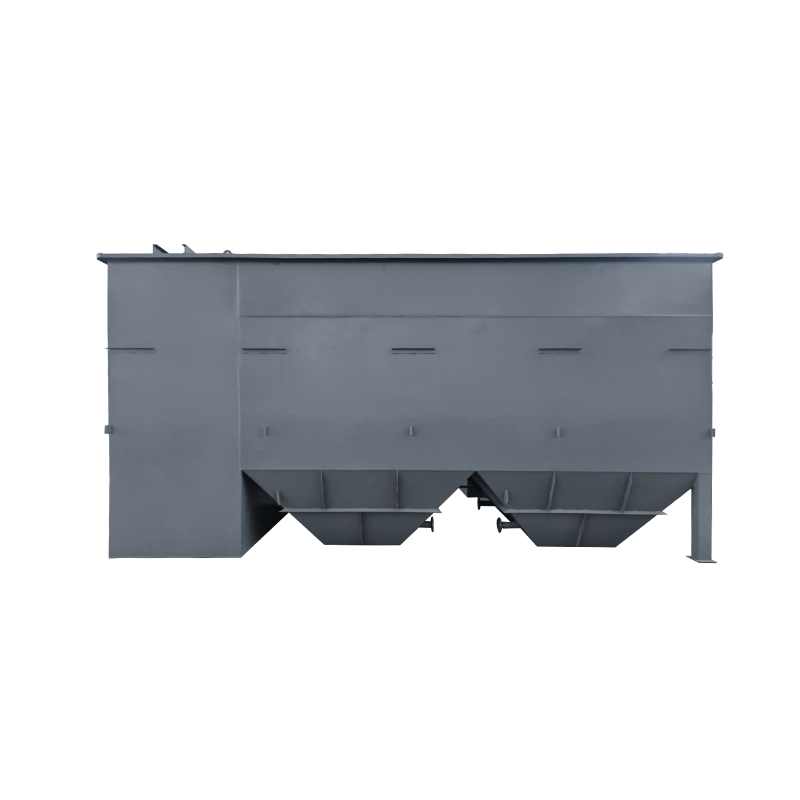

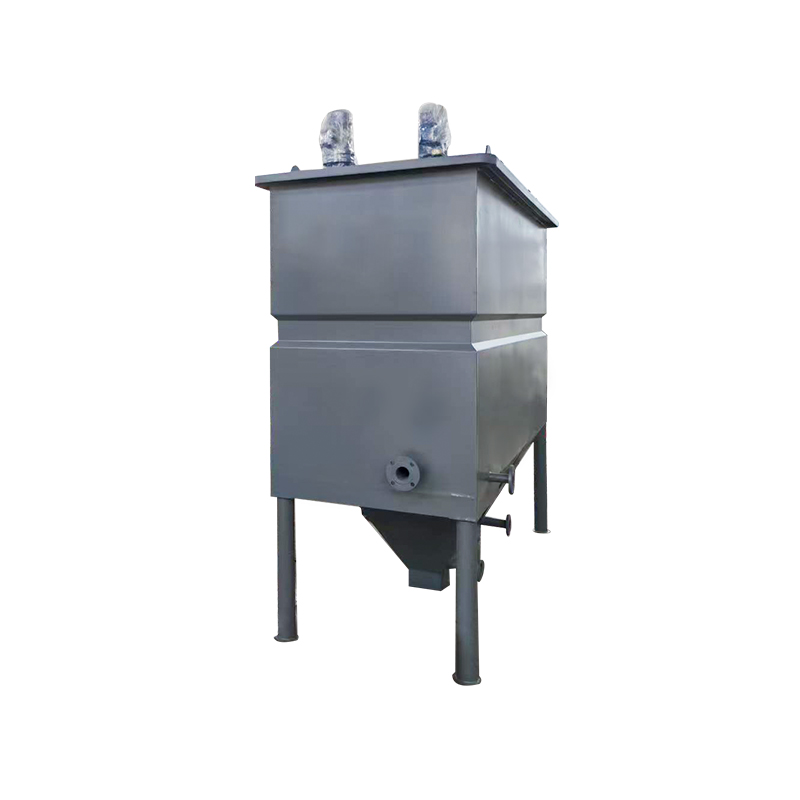

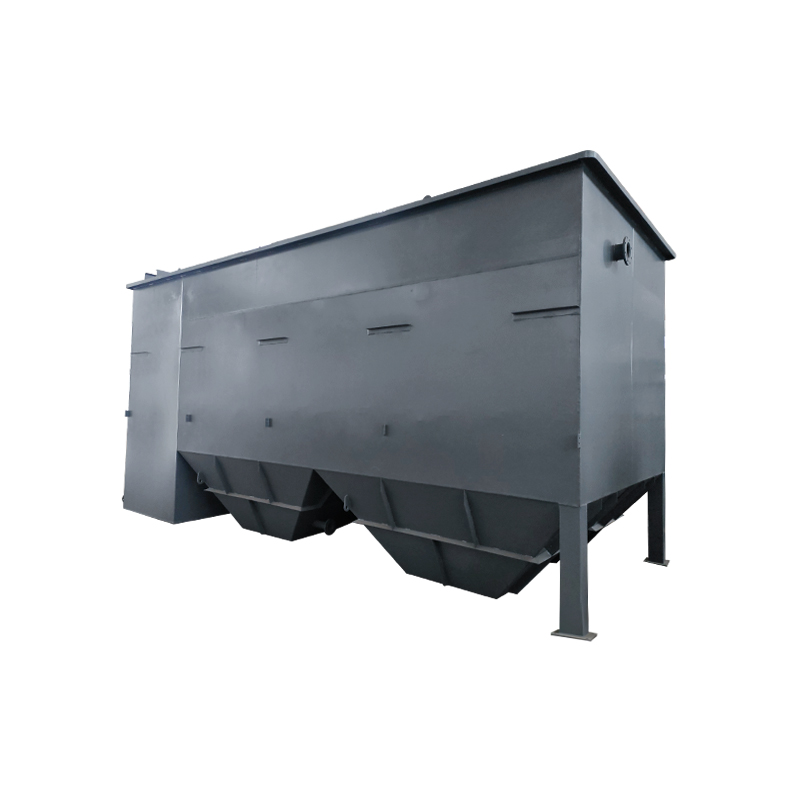

傾斜管沈殿槽
一体型傾斜管沈殿槽は、水中の懸濁粒子が上向きの流速よりも早く下向きに沈下する、または沈降時間が槽からの排水時間よりも短いという原理を利用し、流れから分離して水の浄化を実現します。自然の沈降または凝固凝集プロセスを通じて懸濁物質を除去します。
沈殿槽は流れ方向により横型と縦型に分類されます。沈降効率はタンク内の水の速度と滞留時間に依存します。性能を向上させ設置面積を削減するために、ハニカム傾斜管向流沈殿タンク、加速浄化タンク、パルス浄化タンクなどの設計が一般的に採用されています。沈殿槽は廃水処理に広く使用されています。

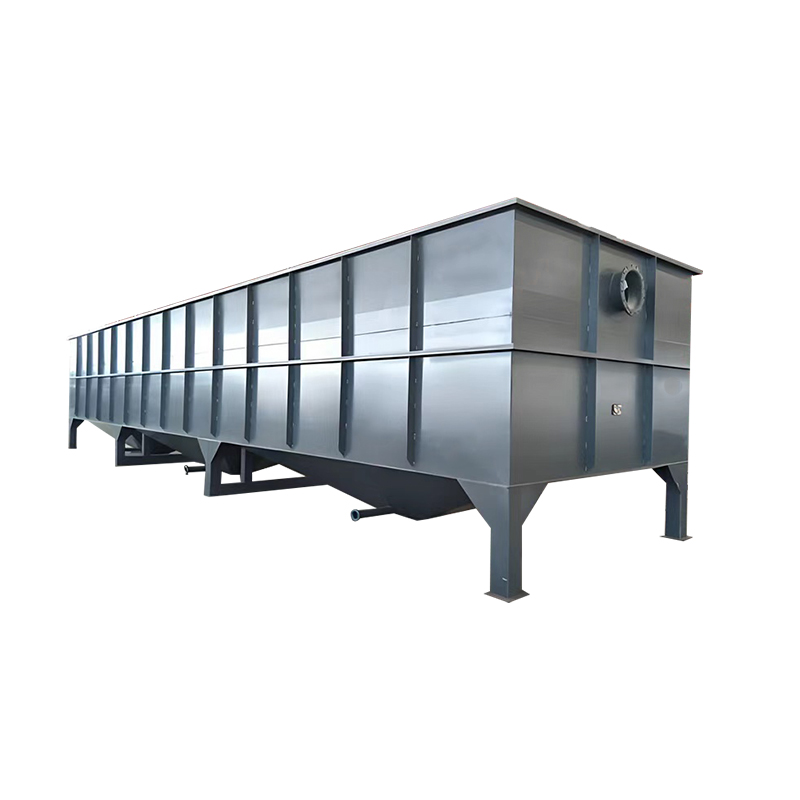

水平流沈殿槽は、入口ポートと出口ポート、流れセクション、汚泥ホッパーの 3 つのコンポーネントで構成されます。タンクは長方形の断面を持ち、両端に入口と出口が配置されています。注入口流路には通常、進入型の注入口が使用されます。水は均一に分布した入口オリフィスを通ってタンクに入ります。バッフル プレートが入口オリフィスの下流に設置され、タンクの断面全体に水流が均一に分配されるようにします。出口には通常、沈降した浄化水がたらいの幅全体にわたって出口チャネルに均一に流れるようにするために、オーバーフロー堰が使用されます。スカムトラフとバッフルが堰の上流に設置され、表面スカムを遮断します。流れセクションはたらいの本体を構成します。盆地の幅と深さは、オーバーフローセクションに沿って均一な流量分布を確保し、設計速度でのゆっくりとした安定した動きを維持する必要があります。スラッジホッパーは沈殿したスラッジを蓄積し、通常はタンク底部の下、前部付近に設置されます。ホッパー底部のスラッジ排出管により、定期的なスラッジ除去が可能です。
