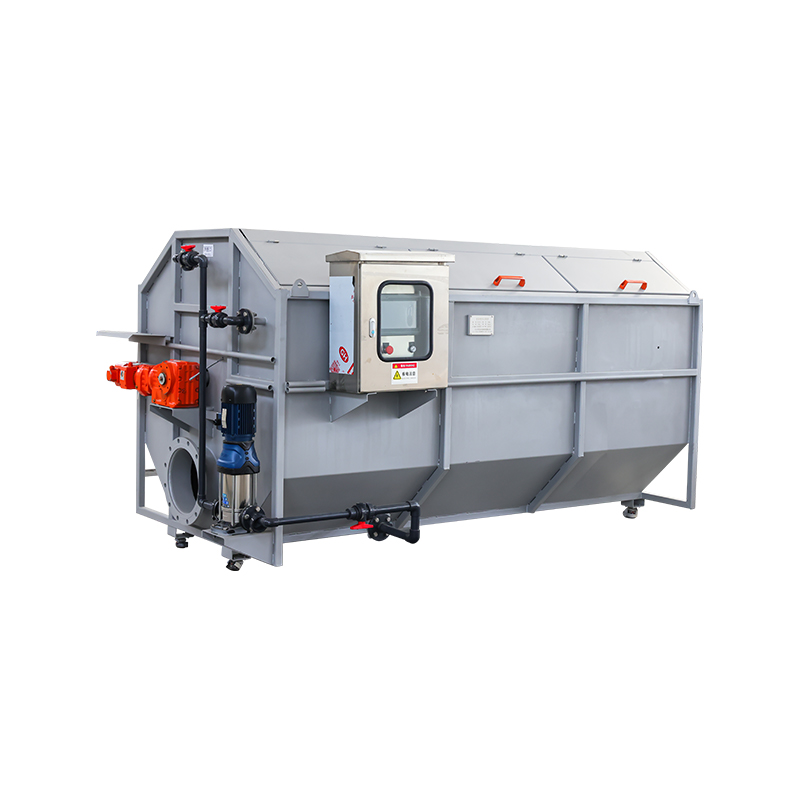

この装置の遮断スクリーンは 10 ～ 100 μm の 316L ステンレス鋼メッシュを採用しており、回転ドラムを包み込んで一体型ユニットを形成しています。水がドラムに入ると、自動制御システムが駆動システムを作動させてドラムを回転させ、同時に逆洗ポンプを起動します。ドラムがゆっくりと回転を始めます。重力と遠心力の複合効果により、清水は下部の回転濾過面から流出し、懸濁物質はメッシュによって捕捉され、上部の回転セクションに輸送されます。逆洗ポンプはろ過排水を吸引し、上部メッシュの外面から内面まで逆洗します。
装置内部の独立した汚泥排出路に集められ、排出管から排出されます。逆洗中もろ過は正常に継続します。この装置は全自動連続ろ過システムとして動作し、水が通過しなくなると自動的に停止します。逆洗水は濾過水を利用し、流量は1～15m3/h、水圧は0.6MPaです。
1. フィルタースクリーンの長寿命: フィルタースクリーンは最長 3 年間使用できます。
2. 簡単なフィルタースクリーン交換：独立したスクリーンパネルにより、他のスクリーンに影響を与えることなく個別に取り外しが可能です。
3. 強い衝撃荷重耐性: 装置は流入 SS が 40 mg/L を超えない状態で正常に動作します。
4. 連続ろ過操作: 逆洗プロセスとろ過プロセスは相互に干渉しません。
5. 低損失水頭: 損失水頭は 30 cm 未満です。
6. 優れた処理性能: 流入水の SS は 20 mg/L 未満、流出水の SS は 10 mg/L 未満です。
7. 完全に自動化された操作。
8. 設置面積が小さい: 同じ処理能力を持つ他のろ過技術と比較して、ドラムフィルターが占めるスペースは大幅に小さくなります。
9. 逆洗水の消費量が少ない: 不純物はフィルタースクリーンに蓄積しにくく、高圧逆洗水によって簡単に除去されます。逆洗水は濾過された排水から供給され、その消費率は処理水量のわずか 0.3% であり、同様のフィルターの消費率 3% ～ 5% よりもはるかに低いです。逆洗排水処理の負担を軽減します。
1. 主要設備

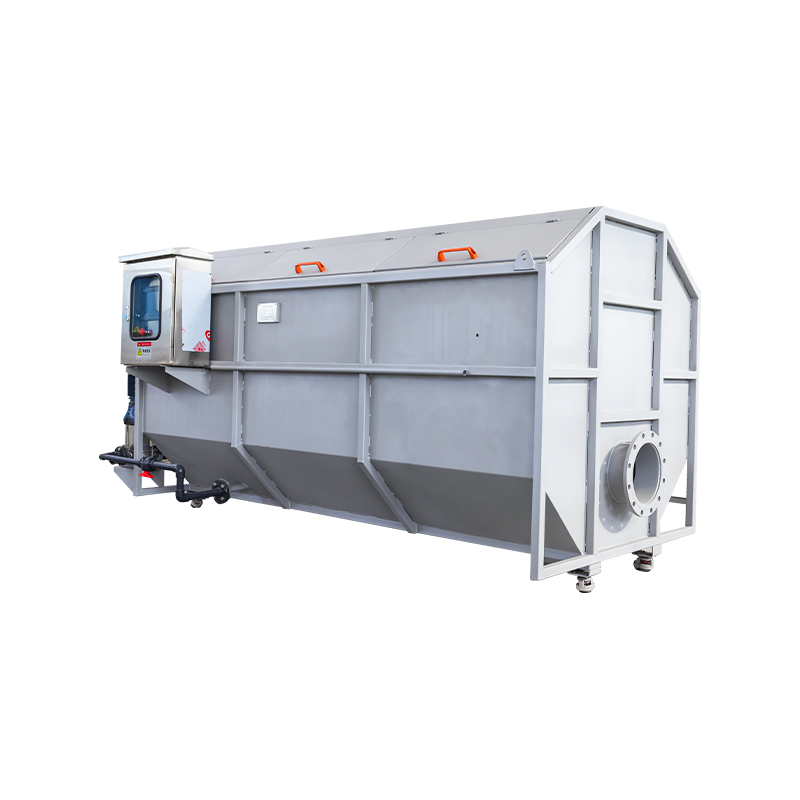

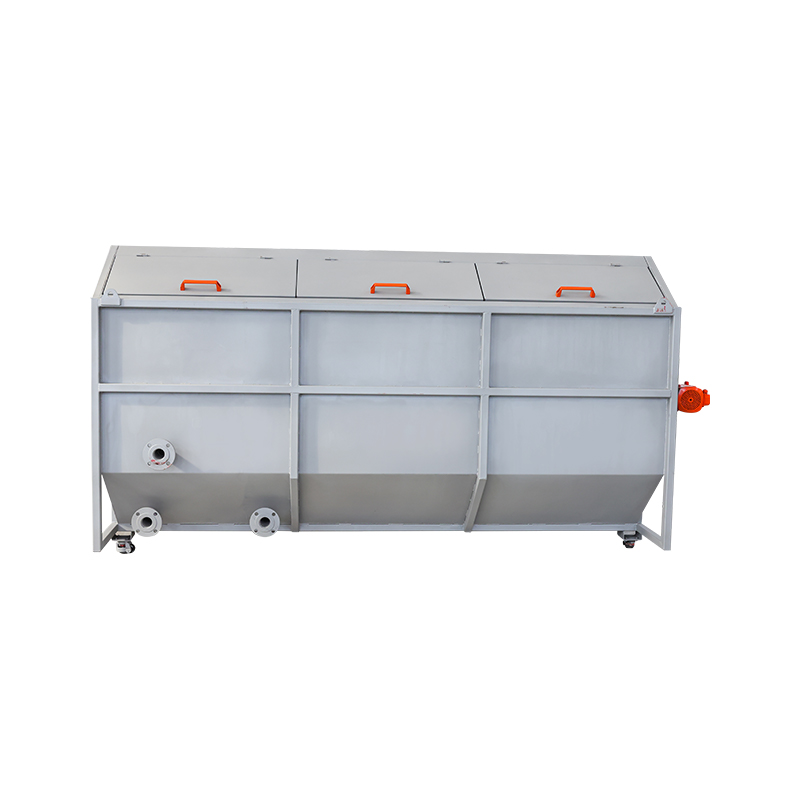

ドラム型の精密フィルターハウジングは 304 ステンレス鋼で作られており、中央のインレットパイプ、フィルタードラム、同期ギア、回転ベアリング、シールなどの主要コンポーネントが組み込まれています。ドラム内上端には独立した汚泥排出路を設けています。すべての主要コンポーネントは 304 ステンレス鋼で製造されています。
2. 削減システム

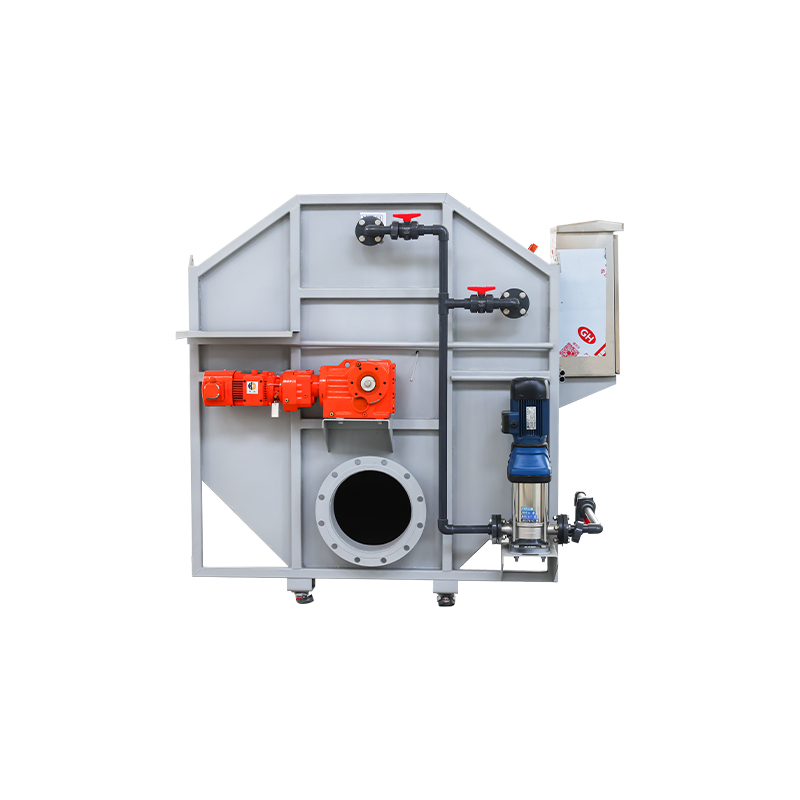

各濾過ユニットの駆動アセンブリは、駆動モーター、ギア、ドラム支持ホイールで構成されています。減速機はSEW、Nord等の国内有名ブランドを採用しております。
3.逆洗システム
・逆洗システムには、逆洗ポンプ、フラッシング水パイプ、ノズルシステム、汚泥収集トラフ、排水パイプラインが含まれます。

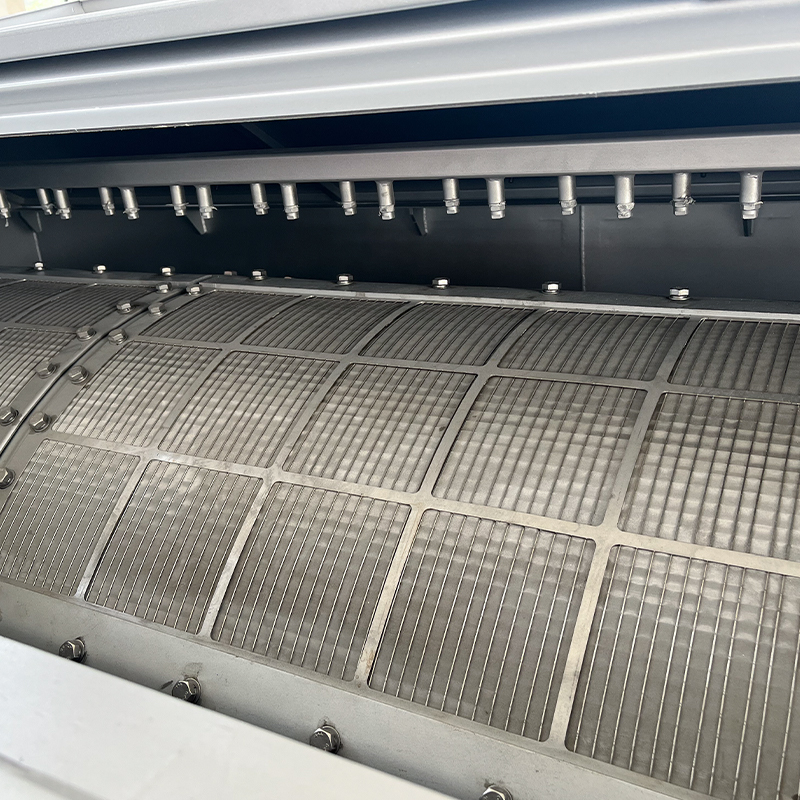

・逆洗システムは、ポンプで濾過液を吸引し、傘状の高圧水流を噴射してフィルタースクリーンを外側から内側へ洗い流し、スクリーン表面に蓄積した懸濁物質を徹底的に除去します。
· 逆洗ポンプには、Grundfos、NANFANG ポンプ、または同等の有名ブランドが使用されています。

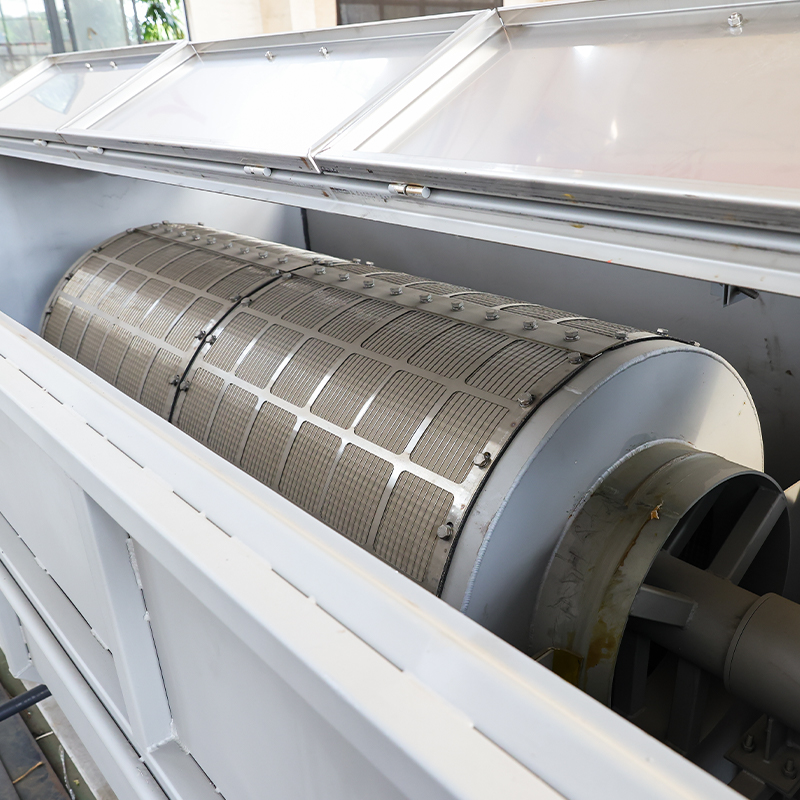

4. 精密フィルター画面
・フィルターメッシュ口径：10～100μm（入口水質に応じて対応する精密メッシュを選択）
・材質：316Lステンレス鋼
・国際的に最先端の安定化技術と独自のプロセスで製造
・フィルターモジュール：独立したメッシュシートで分解・メンテナンスが容易。
濾過モジュール: 大面積の成型フィルターメッシュにより濾過表面積が増加し、濾過速度が向上します。
5. 制御システム
・ARZドラム式精密ろ過装置は、ドラム運転の周波数可変制御を実現しています。産業用イーサネットを使用したシーメンス PLC 制御により、プロセス設計要件に応じた装置動作のリモート監視と制御が可能になります。

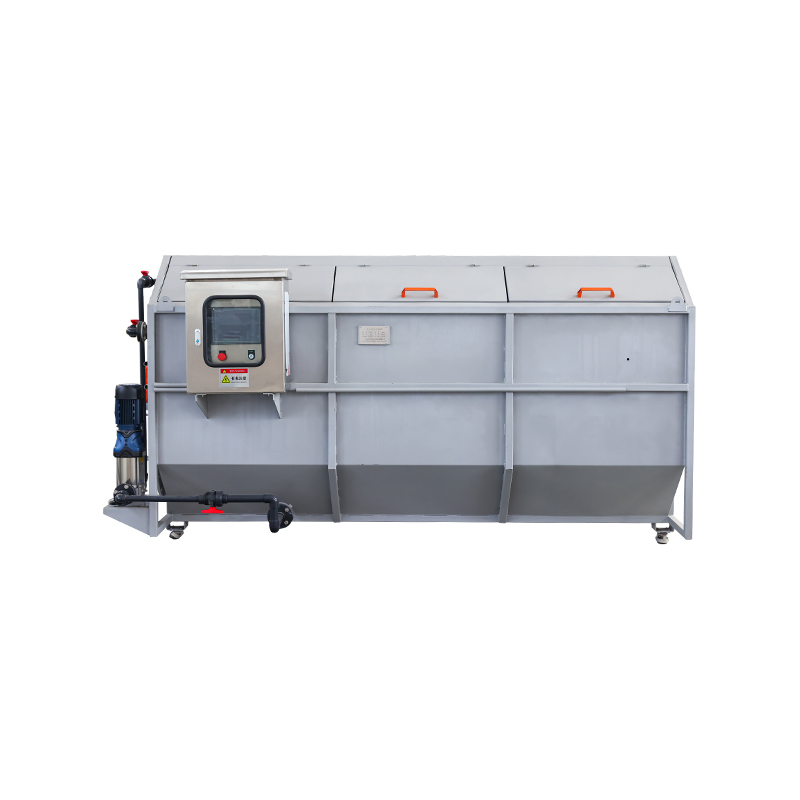

· 制御キャビネットは、タッチスクリーンを内蔵した防雨ステンレス鋼設計を特徴としています。

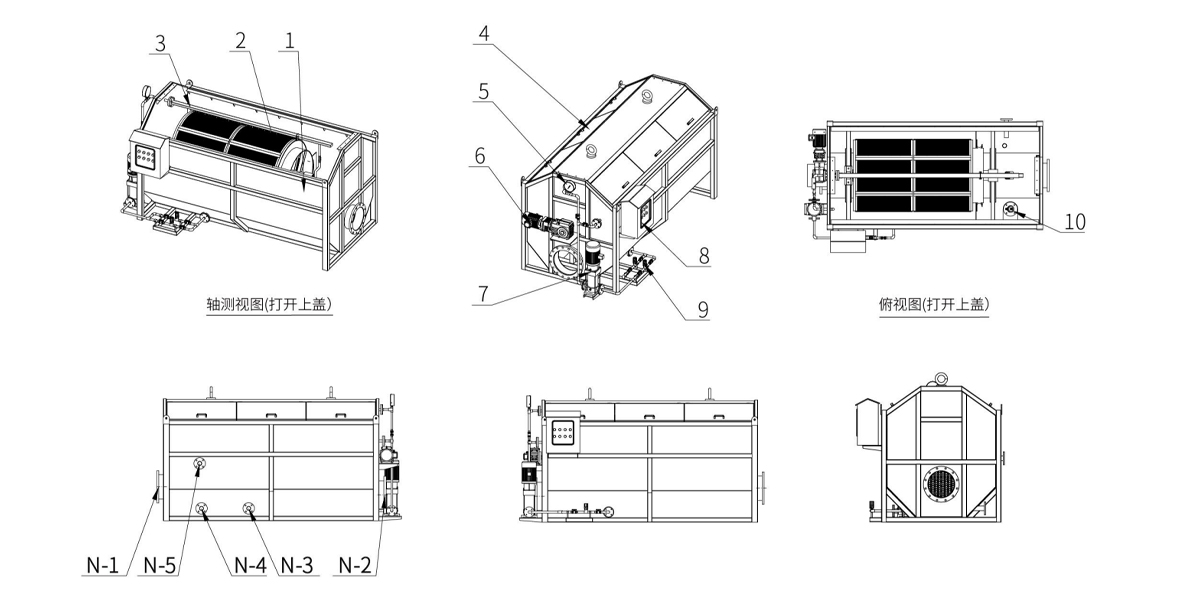

| N-1 | 入口 | 4 | 上側扉(開閉可能) |
| N-2 | アウトレット | 5 | 圧力計 |
| N-3 | ドレンポート① | 6 | モーター |
| N-4 | ドレンポート② | 7 | 逆洗ポンプ |
| N-5 | N-5 逆洗排水口 | 8 | 電気制御キャビネット |
| 1 | ハウジング | 9 | フィルター |
| 2 | フィルター Disc | 10 | レベルゲージ |
| 3 | スプレーアセンブリ |
| モデル | ARZ-500 | ARZ-1500 | ARZ-3000 | ARZ-5000 | ARZ-10000 | ARZ-15000 | ARZ-20000 | ARZ-25000 | ARZ-30000 |
| 処理能力(m3/D) | 500-800 | 1500-2000 | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
| 寸法 (mm) 長さ×幅×高さ | 2000×1300×1300 | 2500×1300×1300 | 3000×1500×1500 | 3000×1500×1500 | 3000×2000×2000 | 4500×2000×2000 | 5500×2000×2000 | 5500×2300×2300 | 6500×2300×2300 |
| フィルターエレメント直径 (mm) | 600*1 | 600*2 | 800*2 | 1300*2 | 1300*3 | 1300*4 | 1300*5 | 1600*5 | 1600*6 |
| フィルター面積 (m²) | 0.5 | 1.1 | 1.8 | 3 | 5.2 | 7.2 | 9.5 | 11 | 14 |
| インレットパイプ径(mm) | DN200 | DN200 | DN250 | DN300 | DN450 | DN450 | DN500 | DN600 | DN600 |
| 吐出管径(mm) | DN250 | DN250 | DN300 | DN350 | DN500 | DN500 | DN600 | DN700 | DN700 |
| ドレンパイプ径(mm) | DN80 | DN80 | DN100 | DN100 | DN100 | DN150 | DN150 | DN200 | DN200 |
| ギアボックス逆洗ポンプ出力 (kW) | 0.37 1.1 | 0.55 1.1 | 0.55 1.1 | 0.75 1.1 | 1.1 2.2 | 1.1 3 | 1.5 4 | 1.5 4 | 1.5 5.5 |
| フィルターベッドの水頭損失 | 300 | ||||||||
| すすぎ水量 | 1-12m3/H | ||||||||
| デザインインレットSS | SS≦20mg/L | ||||||||
| アウトレットSS | SS<10mg/L | ||||||||
| その他 | 主に懸濁物質を除去し、化学物質の投与によりリン、濁度、SOD レベルに対処します。都市下水処理施設は、準拠性をクラス I B からクラス I A の排出基準にアップグレードしました。 | ||||||||
| 注: 機器の寸法はカスタマイズ可能です。 | |||||||||

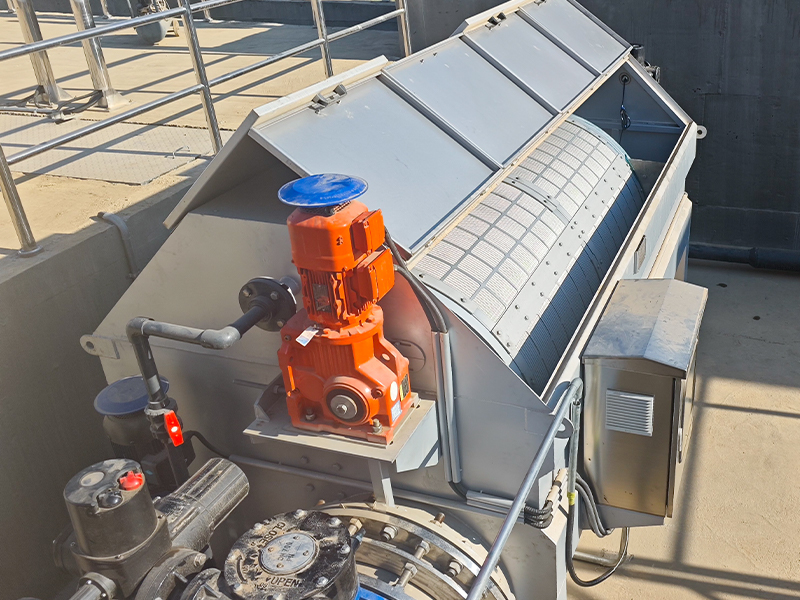

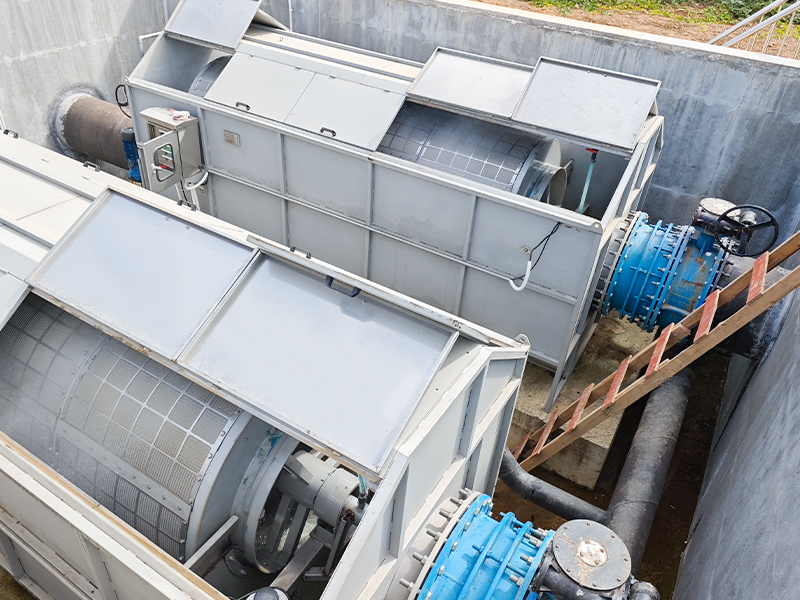

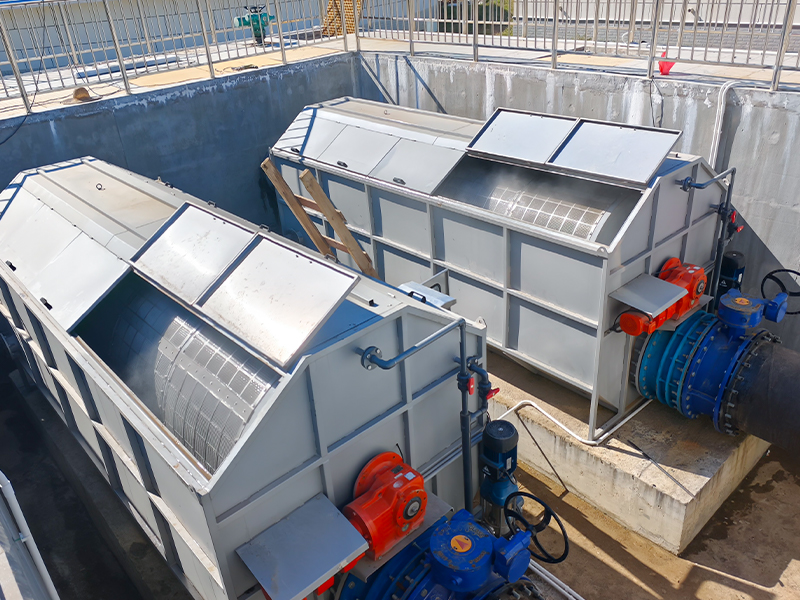

1. 廃水処理をグレード B からグレード A 基準にアップグレードする
廃水処理をグレード B からグレード A 基準にアップグレードするための要件を満たすように設計されています。この装置による精密な処理により、水質はグレードA基準に完全に適合します。
2. 水資源の回収とリサイクル
未溶解の懸濁粒子を深くろ過することで、水のリサイクルの目的を達成します。
3. 産業用途:
さまざまな産業用途向けに水を分離および濾過することができ、運用上の使用または環境排出基準に関する特定の水質要件を満たします。
 |  |  |
強固な技術基盤とISO認証の品質システムにより、Hengyeはさまざまな業界の顧客が処理効率を向上させ、運用コストを削減し、グローバルな環境基準を満たすことを支援します。
